Spiediena drošības vārsts (PSV) ir vārsta veids, ko izmanto, lai ātri atbrīvotu gāzes no aprīkojuma, lai izvairītos no pārmērīga spiediena un iespējamiem procesa drošības incidentiem. PSV tiek aktivizēti automātiski, kad spiediens pārsniedz noteiktās spiediena robežas, lai atgrieztu iekārtas spiedienu līdz drošam darbības līmenim.
Priekšrocības
1. Spiediena drošības vārsti ir izstrādāti, lai nodrošinātu uzticamību, nodrošinot, ka tie vajadzības gadījumā precīzi un konsekventi iedarbina un atbrīvo spiedienu. Šī uzticamība samazina sistēmas atteices risku pārspiediena dēļ.
2. Šie vārsti bieži ir integrēti ar automatizētām vadības sistēmām, ļaujot tiem nepārtraukti uzraudzīt sistēmas spiedienu. Ja spiediens pārsniedz drošu līmeni, vārsts automātiski aktivizējas, samazinot atkarību no manuālas iejaukšanās un uzlabojot ražošanas efektivitāti.
3. Ātri atbrīvojot pārspiedienu, spiediena drošības vārsti novērš aprīkojuma bojājumus un samazina drošības negadījumu risku. Tas ievērojami uzlabo ražošanas procesa drošību un aizsargā personālu un aktīvus.
Pieteikums
Paredzēts kā drošības ierīce aizsardzībai pret pārmērīgu spiedienu spiedtvertnēs.
Apstiprināts indīgām gāzēm, kodīgai videi un nestabilai pretspiediena iekārtai/cauruļvadam.
Darba temperatūra: no -29 grādiem līdz +200 grādiem
Klasifikācija (atbilstoši vārsta vāka struktūrai)
1. Slēgts drošības vārsts: vārsta vāks ir aizvērts, kas palīdz novērst putekļu un gružu iekļūšanu un toksisku un viegli uzliesmojošu vielu noplūdi. Šāda veida drošības vārstu galvenokārt izmanto cauruļvadiem un tvertnēm ar toksiskām un uzliesmojošām vidēm.
2. Atvērt drošības vārstu: vārsta vāks ir atvērts, kas ir izdevīgi, lai samazinātu atsperes kameras temperatūru. Galvenokārt izmanto tvaika vidējām caurulēm un tvertnēm.
3. Drošības vārsts ar radiatoru: tas ir piemērots darba apstākļiem, kur vidējā temperatūra pārsniedz 350 grādus, un vārsta temperatūra tiek regulēta caur radiatoru.
Galvenā īpašuma specifikācija
|

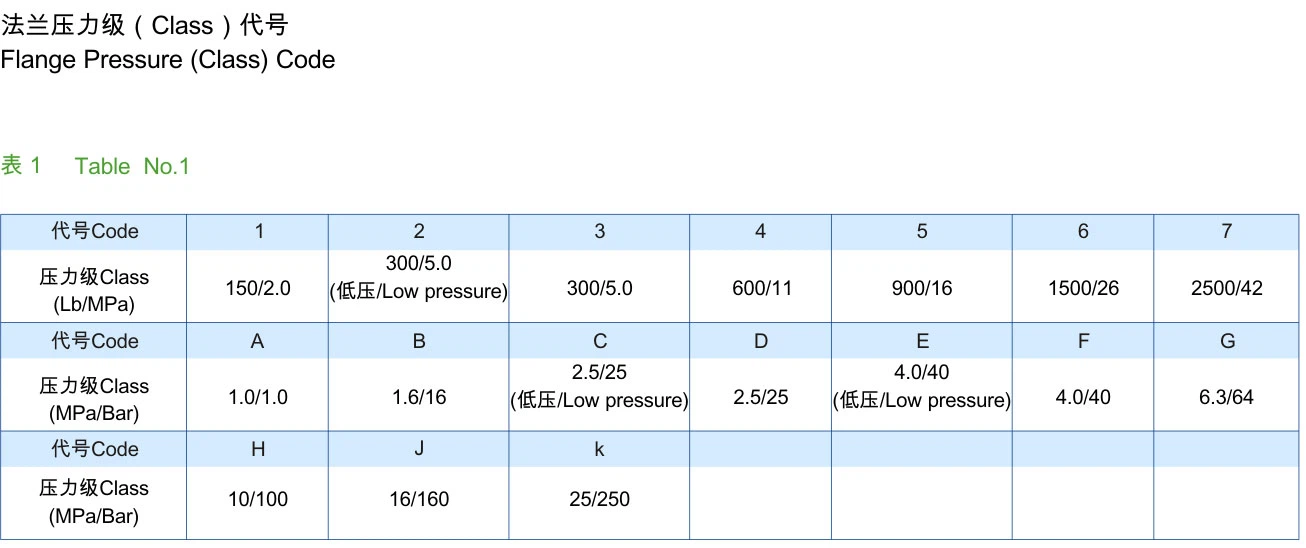

Morālais spiediens |
PN |
150 |
300 |
600 |
900 |
150 |
|
Ķermeņa spēks |
Ps (Mpa) |
3 |
7.5 |
15 |
22.5 |
38 |
|
Iestatiet spiedienu |
Pk (Mpa) |
0.1-2 |
1.6-5 |
3.2-10 |
8-25 |
10-25 |
|
Blīvējuma spiediens |
Pm (Mpa) |
90% Pk |
||||
|
Reseācijas spiediens |
Ph(Mpa) |
Lielāks vai vienāds ar 90%Pk |
||||
|
Spiediena mazināšana |
Pp (Mpa) |
Mazāks vai vienāds ar 1,1 Pk |
||||
|
Pacelšanas augstums |
H(mm) |
Lielāks vai vienāds ar 1/4 d0 |
||||
|
Atbilstoša temp |
Mazāks par vai vienāds ar 200 grādiem |
|||||
|
AtbilstošsVidējs |
C (WCB)P, R (SS304, SS316) |
Gsa, šķidrais slāpeklis, etiķskābe, gāze, šķidrums |
||||

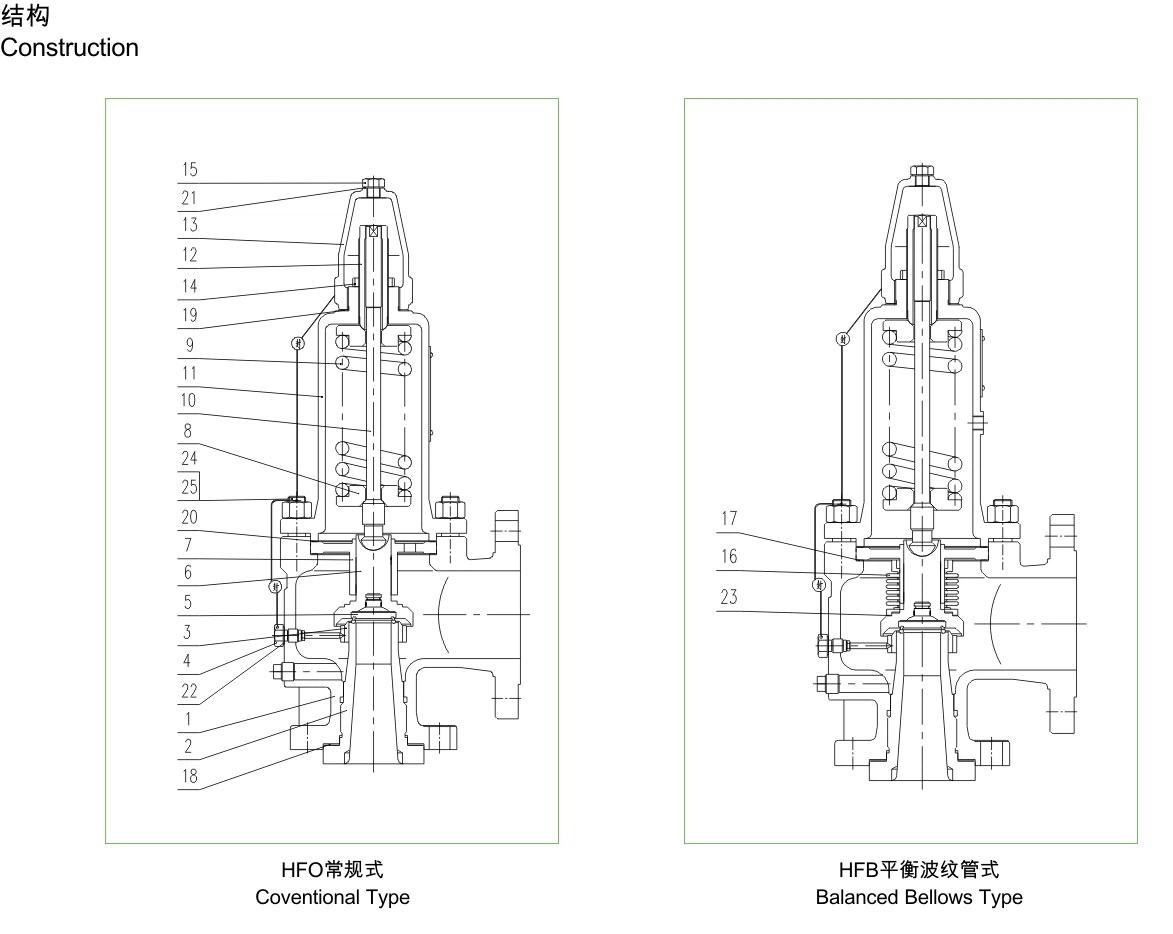

Materiāli galvenajām daļām
|
NĒ |
Daļas nosaukums |
Materiāli WA44Y-C |
Materiāli WA44Y-P |
Materiāli WA44Y-R |
|
1 |
Ķermenis |
WCB |
304 |
316 |
|
2 |
Uzgalis |
2Cr13/304 |
304 |
316 |
|
3 |
Regulēšanas gredzens |
2Cr13/304 |
304 |
316 |
|
4 |
Disks |
2Cr13/304 |
304 |
316 |
|
5 |
Vadošā uzmava |
2Cr13/304 |
304 |
316 |
|
6 |
Motora pārsegs |
ZG230-450 |
ZG230-450 |
ZG230-450 |
|
7 |
Pavasaris |
50CEVA |
50CrVA pārklāts teflons |
50CrVA pārklāts teflons |
|
8 |
Stublājs |
2Cr13 |
304 |
316 |
|
9 |
Regulēšanas skrūve |
45 |
2Cr13 |
2Cr13 |
|
10 |
Cap |
ZG200-400 |
ZG200-400 |
ZG200-400 |
|
11 |
Plēšas |
304 |
316 |
316 |
|
Materiāla "H" blīvējuma virsma, kurā nogulsnēts D507,"Y" nosēdošais stelīts |
||||
